OSPFv3协议的配置

本实验使用ensp仿真模拟器配置

OSPFv3协议

OSPFv3相对于OSPFv2，基本原理相同但是是一个独立的路由协议。
OSPFv3是基于IPv6的OSPF协议，因此，IPv6的特定对OSPFv3造成了一定的影响。具体如下表所示：

IPv6特性	OSPFv3相应的影响
IPv6地址为128位	LSA长度增加
IPv6中存在LLA地址	除了建立Vlink之外，OSPFv3使用LLA地址进行报文交互
接口可以配置多个全球单播地址	运行于每个LLA进行通信，不再基于subnet
IPv6支持验证功能	使用IPv6扩展头进行报文的认证和加密

参考自： CSDN

实验目的

配置AR1，AR2使用ospfv3协议互通

实验设备

华为AR2240两台，PC模拟终端4台

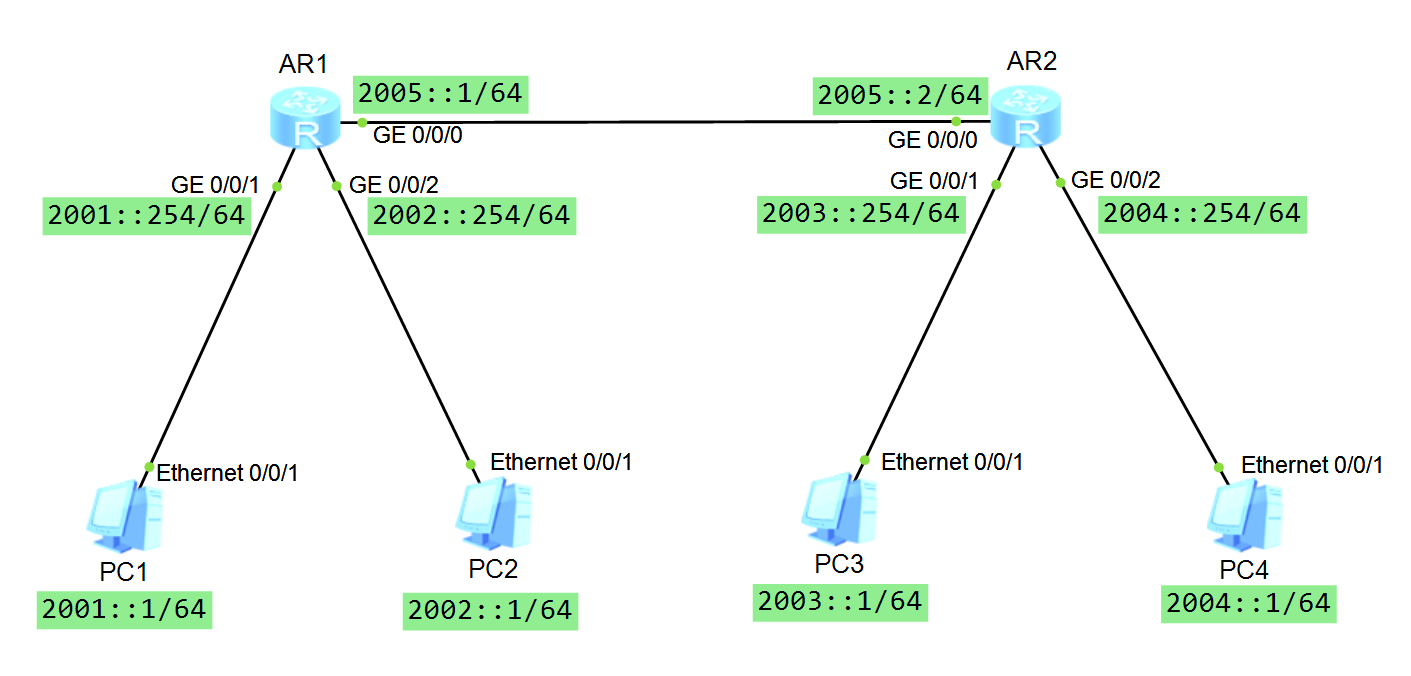

实验拓扑

基础配置

改名，改密码，关闭信息中心。
AR1:

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R1
[R1]un in en
Info: Information center is disabled.
[R1]

AR2:

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R2
[R2]un in en
Info: Information center is disabled.
[R2]

配置IP地址

开启ipv6:
R1:

[R1]ipv6

R2:

[R2]ipv6

配置IP地址：
R1

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ipv6 enable
[R1-GigabitEthernet0/0/1]ipv6 add 2001::254 64
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ipv6 enable
[R1-GigabitEthernet0/0/2]ipv6 add 2002::254 64
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ipv6 enable
[R1-GigabitEthernet0/0/0]ipv6 add 2005::1 64

R2:

[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ipv6 enable
[R2-GigabitEthernet0/0/1]ipv6 add 2003::254 64
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ipv6 enable
[R2-GigabitEthernet0/0/2]ipv6 add 2004::254 64
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipv6 enable
[R2-GigabitEthernet0/0/0]ipv6 add 2005::2 64

OSPF配置

R1配置路由ID为1.1.1.1，R1配置路由ID为2.2.2.2
R1：

[R1]ospfv3 1
[R1-ospfv3-1]router-id 1.1.1.1
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ospfv3 1 area 0
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ospfv3 1 area 0
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ospfv3 1 area 0

R2:

[R2]ospfv3 1
[R2-ospfv3-1]router-id 2.2.2.2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ospfv3 1 area 0
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ospfv3 1 area 0
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ospfv3 1 area 0

测试

查看R1的ipv4地址表：

[R1]dis ipv6 routing-table
Routing Table : Public
	Destinations : 10	Routes : 10
......
 Destination  : 2003::                          PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FE57:5887        Preference   : 10
 Cost         : 2                               Protocol     : OSPFv3
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/0            Flags        : D

 Destination  : 2004::                          PrefixLength : 64
 NextHop      : FE80::2E0:FCFF:FE57:5887        Preference   : 10
 Cost         : 2                               Protocol     : OSPFv3
 RelayNextHop : ::                              TunnelID     : 0x0
 Interface    : GigabitEthernet0/0/0            Flags        : D
 ......

查看ospfv3邻居关系：
R1:

[R1]dis ospfv3 peer
OSPFv3 Process (1)
OSPFv3 Area (0.0.0.0)
Neighbor ID     Pri  State            Dead Time Interface            Instance ID
2.2.2.2           1  Full/Backup      00:00:33  GE0/0/0                        0

R2:

[R2]dis ospfv3 peer
OSPFv3 Process (1)
OSPFv3 Area (0.0.0.0)
Neighbor ID     Pri  State            Dead Time Interface            Instance ID
1.1.1.1           1  Full/DR          00:00:37  GE0/0/0                        0

R1与R2有邻居关系，全网互通。
