对比基于旁挂式直接转发和数据隧道转发的无线网络搭建

本实验使用ensp仿真模拟器配置

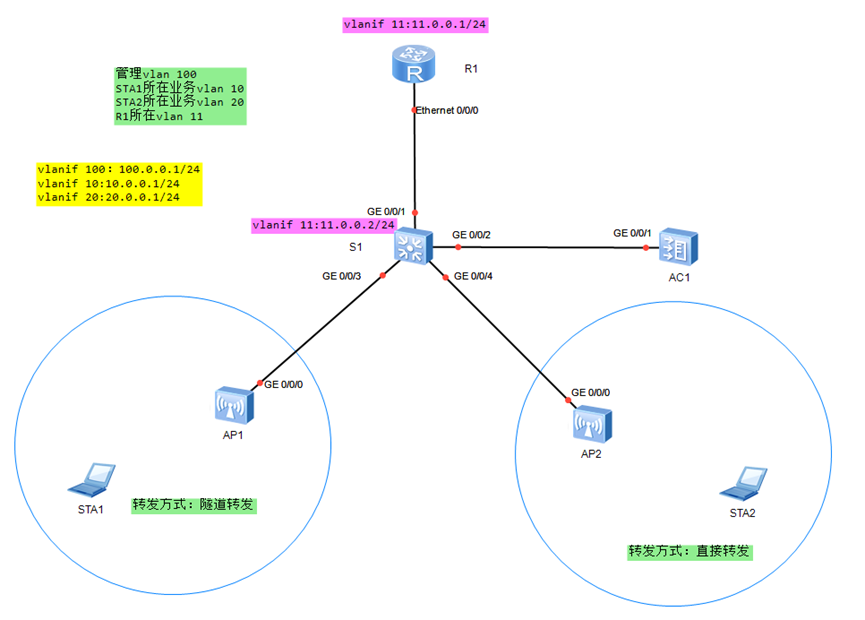

一、组网需求

企业用户通过 WLAN 接入网络，以满足移动办公的最基本需求。且在覆盖区域内移动发生漫游时，不影响用户的业务使用，对比两种数据转发方式的区别。
AC 组网方式：旁挂二层组网。
DHCP 部署方式：
AC 作为 DHCP 服务器，基于接口为 AP 和 STA2 分配 IP 地址；S1 作为 DHCP 服务器，基于接口为 STA1 分配 IP 地址。
AC 作为 DHCP 服务器，基于全局地址池为 AP 和 STA2 分配 IP 地址；S1 作为 DHCP 服务器，基于全局地址池为 STA1 分配 IP 地址。
AC 作为 DHCP 服务器，S1作为DHCP中继服务器，基于中继为 AP 和 STA2 分配 IP 地址；S1 作为 DHCP 服务器，基于全局地址池为 STA1 分配 IP 地址。

业务数据转发方式：直接转发&隧道转发。

二、实验条件和实验器材

1.华为AC6605设备一台
2.华为AP4050DN设备2台
3.华为S5700设备1台
4.华为R2240设备1台（eNSP使用AR1220）
5.无线终端设备2台
6.管理主机1台
7.配置电缆1根
8.电源插座5个
9.吉比特以太网网线3根。

三、数据规划

为了实现AC对AP的配置管理和STA业务的正常转发，AC作为DHCP服务器为AP和STA分配IP地址。具体数据规划如下：

配置项	规划数据
管理 VLAN	VLAN100
STA 业务 VLAN	VLAN10、20
DHCP 服务器	三种方式
AP 的 IP 地址池	10.23.100.2～10.23.100.254/24
STA 的 IP 地址池	10.23.10.2～10.23.10.254/24 10.23.20.2～10.23.20.254/24
AC 的源接口 IP 地址	VLANIF100：10.23.100.1/24
AP 组	名称：ap1 引用模板：VAP 模板 vap1、域管理模板 default 名称：ap2 引用模板：VAP 模板vap2、域管理模板 default
域管理模板	名称：default 国家码：中国
SSID 模板	名称：ss1 SSID 名称：111 名称：ss2 SSID 名称：222
安全模板	名称：se 安全策略：WEP Open
VAP 模板	名称：vap1 转发模式：直接转发 业务 VLAN：VLAN10 引用模板：SSID 模板 ss1、安全模板se 名称：vap2 转发模式：隧道转发 业务 VLAN VLAN20 引用模板：SSID 模板ss2、安全模板se

四、配置思路

1. 配置 AP、AC 和周边网络设备之间实现网络互通。
2. 配置 AP 上线。
   1. 创建 AP 组，用于将需要进行相同配置的 AP 都加入到 AP 组，实现统一配置。
   2. 配置 AC 的系统参数，包括国家码、AC 与 AP 之间通信的源接口。
   3. 配置 AP 上线的认证方式并离线导入 AP，实现 AP 正常上线。
3. 配置 WLAN 业务参数，实现 STA 访问 WLAN 网络功能。

五、实验步骤

实验前准备工作 标注每个端口允许通过的vlan

规则：

AP和AC之间允许管理vlan通过
直接转发：AP和外网之间允许业务vlan通过
隧道转发：AC和外网之间允许业务vlan通过

步骤 1 配置周边设备交换机S1

创建vlan
划分端口
在入口处，配置PVID

配置接入交换机 Switch 的 GE0/0/1 、GE0/0/2 、GE0/0/3、GE0/0/4 接口划分端口，GE0/0/1 加入 VLAN10 、VLAN20、VLAN11，GE0/0/2 加入 VLAN10 、VLAN100，GE0/0/3 加入 VLAN100，GE0/0/4加入 VLAN100 、VLAN20。GE0/0/3 、GE0/0/4的缺省 VLAN 为 VLAN100。

[Huawei]sysname Switch
[Switch]vlan batch 10 11 20 100
[Switch]int g0/0/1
[Switch-GigabitEthernet0/0/1]port link-type trunk
[Switch-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 11 20
[Switch-GigabitEthernet0/0/1]q
[Switch]int g0/0/2
[Switch-GigabitEthernet0/0/2]port link-type trunk
[Switch-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 100
[Switch-GigabitEthernet0/0/2]q
[Switch]int g0/0/3
[Switch-GigabitEthernet0/0/3]port link-type trunk
[Switch-GigabitEthernet0/0/3]port trunk allow-pass vlan 100
[Switch-GigabitEthernet0/0/3]port trunk pvid  vlan 100
[Switch-GigabitEthernet0/0/3]q
[Switch]int g0/0/4
[Switch-GigabitEthernet0/0/4]port link-type trunk
[Switch-GigabitEthernet0/0/4]port trunk allow-pass vlan 20 100
[Switch-GigabitEthernet0/0/4]port trunk pvid  vlan 100
[Switch-GigabitEthernet0/0/4]q

配置周边设备路由器R1
创建vlan
划分端口
Vlanif接口配置IP地址，方便测试STA与外网的连通性

配置 Router 的接口 E0/0/0 加入 VLAN10、VLAN20、VLAN11，创建接口 VLANIF11并配置 IP 地址为11.0.0.1/24。

[Huawei]sysname Router
[Router]vlan batch 10 20 11
[Router]int e0/0/0
[Router-Ethernet0/0/0]port link-type trunk
[Router-Ethernet0/0/0]port trunk allow-pass vlan 10 20 11
[Router-Ethernet0/0/0]q
[Router]int vlanif 11
[Router-Vlanif11]ip address 11.0.0.1 24
[Router-Vlanif11]q

配置交换机S1，创建接口 VLANIF11并配置 IP 地址为11.0.0.2/24。

[Switch]int vlanif 11
[Switch-Vlanif11]ip address 11.0.0.2 24
[Switch-Vlanif11]q

步骤 2 配置 AC 与其它网络设备互通

• 创建vlan
• 划分端口
• 配置DHCP服务器
• 创建AP组
• 配置AC源端口
• 手动离线配置AP上线AC

配置 AC 的接口 GE0/0/1 加入 VLAN10 和 VLAN100。

[AC6605]sysname AC
[AC]vlan batch 10 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[AC]int g0/0/1
[AC-GigabitEthernet0/0/1]port link-type trunk
[AC-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 100
[AC-GigabitEthernet0/0/1]q

步骤 3 配置 DHCP 服务器为 STA 和 AP 分配 IP 地址

• 方法一：基于接口的DHCP服务器（AC作为AP和STA1的DHCP服务器，S1作为STA2的DHCP服务器或S1作为AP、STA1、STA2的DHCP服务器）

AC作为AP和STA1的DHCP服务器，S1作为STA2的DHCP服务器

[AC]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[AC]interface vlanif100
[AC-Vlanif100]ip address 100.0.0.1 24
[AC-Vlanif100]dhcp select interface
[AC-Vlanif100]q
[AC]interface Vlanif 10
[AC-Vlanif10]ip address 10.0.0.1 24
[AC-Vlanif10]dhcp select interface
[AC-Vlanif10]q

在S1上配置 VLANIF20 接口为 STA 2提供 IP 地址。

[Switch]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[Switch]interface vlanif20
[Switch-Vlanif20]ip address 20.0.0.1 24
[Switch-Vlanif20]dhcp select interface
[Switch-Vlanif20]q

S1作为AP、STA1、STA2的DHCP服务器

在 S1上配置 VLANIF100 接口为 AP 提供 IP 地址，配置 VLANIF10 接口为 STA 1提供 IP 地址，配置 VLANIF20 接口为 STA 2提供 IP 地址。

[Switch]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[Switch]interface vlanif100
[Switch-Vlanif100]ip address 100.0.0.1 24
[Switch-Vlanif100]dhcp select interface
[Switch-Vlanif100]q
[Switch]interface Vlanif 10
[Switch-Vlanif10]ip address 10.0.0.1 24
[Switch-Vlanif10]dhcp select interface
[Switch-Vlanif10]q
[Switch]interface vlanif20
[Switch-Vlanif20]ip address 20.0.0.1 24
[Switch-Vlanif20]dhcp select interface
[Switch-Vlanif20]q

• 方法二：基于全局的DHCP服务器（AC作为AP和STA1的DHCP服务器，S1作为STA2的DHCP服务器或S1作为AP、STA1、STA2的DHCP服务器）

AC作为AP和STA1的DHCP服务器，S1作为STA2的DHCP服务器

在 AC 上创建IP地址池“AP-POOL”为 AP 提供 IP 地址，创建vlanif100接口引用“AP-POOL”地址池；创建IP地址池“STA1-POOL”为 STA 1提供 IP 地址，创建vlanif10接口引用“STA1-POOL”地址池。

[AC]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[AC]ip pool AP-POOL
[AC-ip-pool-AP-POOL]network 100.0.0.0 mask 24
[AC-ip-pool-AP-POOL]gateway-list 100.0.0.1

[AC]interface vlanif100
[AC-Vlanif100]ip address 100.0.0.1 24
[AC-Vlanif100]dhcp select global
[AC-Vlanif100]q

[AC]ip pool STA1-POOL
[AC-ip-pool-STA1-POOL]network 10.0.0.0 mask 24
[AC-ip-pool-STA1-POOL]gateway-list 10.0.0.1

[AC]interface vlanif10
[AC-Vlanif10]ip address 10.0.0.1 24
[AC-Vlanif10]dhcp select global
[AC-Vlanif10]q

在S1上创建IP地址池“STA2-POOL”为 STA2 提供 IP 地址，创建vlanif200接口引用“STA2-POOL”地址池。

[Switch]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[Switch]ip pool STA2-POOL
[Switch-ip-pool-STA2-POOL]network 20.0.0.0 mask 24
[Switch-ip-pool-STA2-POOL]gateway-list 20.0.0.1

[Switch]interface vlanif20
[Switch-Vlanif20]ip address 20.0.0.1 24
[Switch-Vlanif20]dhcp select global
[Switch-Vlanif20]q

S1作为AP、STA1、STA2的DHCP服务器

在 S1上创建IP地址池“AP-POOL”为 AP 提供 IP 地址，创建vlanif100接口引用“AP-POOL”地址池；创建IP地址池“STA1-POOL”为 STA 1提供 IP 地址，创建vlanif10接口引用“STA1-POOL”地址池;创建IP地址池“STA2-POOL”为 STA2 提供 IP 地址，创建vlanif200接口引用“STA2-POOL”地址池。

[Switch]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[Switch]ip pool AP-POOL
[Switch-ip-pool-AP-POOL]network 100.0.0.0 mask 24
[Switch-ip-pool-AP-POOL]gateway-list 100.0.0.1
[Switch]interface vlanif100
[Switch-Vlanif100]ip address 100.0.0.1 24
[Switch-Vlanif100]dhcp select global
[Switch-Vlanif100]q

[Switch]ip pool STA1-POOL
[Switch-ip-pool-STA1-POOL]network 10.0.0.0 mask 24
[Switch-ip-pool-STA1-POOL]gateway-list 10.0.0.1
[Switch]interface Vlanif 10
[Switch-Vlanif10]ip address 10.0.0.1 24
[Switch-Vlanif10]dhcp select global
[Switch-Vlanif10]q

[Switch]ip pool STA2-POOL
[Switch-ip-pool-STA2-POOL]network 20.0.0.0 mask 24
[Switch-ip-pool-STA2-POOL]gateway-list 20.0.0.1
[Switch]interface vlanif20
[Switch-Vlanif20]ip address 20.0.0.1 24
[Switch-Vlanif20]dhcp select global
[Switch-Vlanif20]q

• 方法三：基于中继的DHCP服务器（AC作为AP和STA1的DHCP服务器，S1作为AC的代理服务器，S1基于全局或接口作为STA2的DHCP服务器）

AC作为AP和STA1的DHCP服务器，S1作为AC的代理服务器，S1基于全局或接口作为STA2的DHCP服务器

[AC]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[AC]ip pool AP-POOL
[AC-ip-pool-AP-POOL]network 100.0.0.0 mask 24
[AC-ip-pool-AP-POOL]gateway-list 100.0.0.2

[AC]interface vlanif100
[AC-Vlanif100]ip address 100.0.0.1 24
[AC-Vlanif100]dhcp select global
[AC-Vlanif100]q

[AC]ip pool STA1-POOL
[AC-ip-pool-STA1-POOL]network 10.0.0.0 mask 24
[AC-ip-pool-STA1-POOL]gateway-list 10.0.0.2

[AC]interface vlanif10
[AC-Vlanif10]ip address 10.0.0.1 24
[AC-Vlanif10]dhcp select global
[AC-Vlanif10]q

在 S1上创建vlanif100端口，配置基于中继的DHCP服务器，并设置中继代理IP地址为AC上vlanif100的IP地址；创建vlanif10端口，配置基于中继的DHCP服务器，并设置中继代理IP地址为AC上vlanif10的IP地址。

[Switch]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[Switch]interface vlanif100
[Switch-Vlanif100]ip address 100.0.0.2 24
[Switch-Vlanif100]dhcp select relay
[Switch-Vlanif100]dhcp relay service-ip 100.0.0.1
[Switch-Vlanif100]q

[Switch]interface vlanif10
[Switch-Vlanif10]ip address 10.0.0.2 24
[Switch-Vlanif10]dhcp select relay
[Switch-Vlanif10]dhcp relay service-ip 10.0.0.1
[Switch-Vlanif10]q

步骤 4 配置 AP 上线

创建 AP 组，用于将相同配置的 AP 都加入同一 AP 组中。

[AC]wlan
[AC-wlan-view]ap-group name ap1
Info: This operation may take a few seconds. Please wait for a moment.done.
[AC-wlan-ap-group-ap1]q

[AC]wlan
[AC-wlan-view]ap-group name ap2
Info: This operation may take a few seconds. Please wait for a moment.done.
[AC-wlan-ap-group-ap2]q

创建域管理模板，在域管理模板下配置 AC 的国家码并在 AP 组下引用域管理模板。

[AC-wlan-view]regulatory-domain-profile name default
[AC-wlan-regulate-domain-default]country-code cn
Info: The current country code is same with the input country code.
[AC-wlan-regulate-domain-default]q

[AC-wlan-view]ap-group name ap1
[AC-wlan-ap-group-ap1]regulatory-domain-profile default
Warning: Modifying the country code will clear channel, power and antenna gain c
onfigurations of the radio and reset the AP. Continue?[Y/N]:y
[AC-wlan-ap-group-ap1]q

[AC-wlan-view]ap-group name ap2
[AC-wlan-ap-group-ap2]regulatory-domain-profile default
Warning: Modifying the country code will clear channel, power and antenna gain c
onfigurations of the radio and reset the AP. Continue?[Y/N]:y
[AC-wlan-ap-group-ap2]q

[AC-wlan-view]q

配置 AC 的源接口

[AC] capwap source interface vlanif 100

在 AC 上离线导入 AP，并将 AP 加入 AP 组“ap1”中

[AC]wlan
[AC-wlan-view]ap auth-mode mac-auth
[AC-wlan-view]ap-id 0 ap-mac 00E0-FCBD-77B0
[AC-wlan-ap-0]ap-name AP1
[AC-wlan-ap-0]ap-group ap1
Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configurations of the radio, Whether to continue? [Y/N]:y
Info: This operation may take a few seconds. Please wait for a moment.. done.
[AC-wlan-ap-0]q

[AC]wlan
[AC-wlan-view]ap auth-mode mac-auth
[AC-wlan-view]ap-id 1 ap-mac 00E0-FCD8-7B40
[AC-wlan-ap-1]ap-name AP2
[AC-wlan-ap-1]ap-group ap2
Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configurations of the radio, Whether to continue? [Y/N]:y
Info: This operation may take a few seconds. Please wait for a moment.. done.
[AC-wlan-ap-1]q

将 AP 上电后，当执行命令 display ap all 查看到 AP 的“State”字段为“nor”时，表示 AP正常上线。

[AC-wlan-view]display ap all
Info: This operation may take a few seconds. Please wait for a moment.done.

步骤 5 配置 WLAN 业务参数

创建安全策略模板
创建ssid模板
创建vap模板，设置转发方式、业务vlan、引用安全策略模板和ssid模板
进入AP组，引用vap模板

创建名为“se”的安全模板，并配置安全策略。

[AC-wlan-view] security -profile name se
[AC-wlan-sec-prof-se]security open
[AC-wlan-sec-prof-se]q

创建名为“ss1”的 SSID 模板，并配置 SSID 名称为“111”；创建名为“ss2”的 SSID 模板，并配置 SSID 名称为“222”。

[AC-wlan-view]ssid-profile  name ss1
[AC-wlan-ssid-prof-ss1]ssid 111
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-ssid-prof-ss1]q

[AC-wlan-view]ssid-profile  name ss2
[AC-wlan-ssid-prof-ss2]ssid 222
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-ssid-prof-ss2]q

创建名为“vap1”的 VAP 模板，配置业务数据转发模式为直接转发、业务 VLAN是vlan 10，并且引用安全模板和 SSID 模板；创建名为“vap2”的 VAP 模板，配置业务数据转发模式为隧道转发、业务 VLAN是vlan 20，并且引用安全模板和 SSID 模板。

[AC-wlan-view]vap-profile name vap1
[AC-wlan-vap-prof-vap1]forward-mode  tunnel
[AC-wlan-vap-prof-vap1]service-vlan vlan-id 10
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-vap-prof-vap1]security-profile se
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-vap-prof-vap1]ssid-profile ss1
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-vap-prof-vap1]q

[AC-wlan-view]vap-profile name vap2
[AC-wlan-vap-prof-vap2]forward-mode  direct-forward
[AC-wlan-vap-prof-vap2]service-vlan vlan-id 20
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-vap-prof-vap2]security-profile se
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-vap-prof-vap2]ssid-profile ss2
Info: This operation may take a few seconds, please wait.done.
[AC-wlan-vap-prof-vap2]q

配置 AP1 组引用 VAP 1模板，AP 上射频 0 和射频 1 都使用 VAP 模板“vap1”的配置；配置 AP2 组引用 VAP 模板，AP 上射频 0 和射频 1 都使用 VAP 模板“vap2”的配置。WLAN 后面数字表示 WLAN ID，表示其在 VAP 内部编号。

[AC-wlan-view]ap-group name ap1
[AC-wlan-ap-group-ap1]vap-profile vap1 wlan 1 radio 0
[AC-wlan-ap-group-ap1]vap-profile vap1 wlan 1 radio 1
Info: This operation may take a few seconds, please wait...done.
[AC-wlan-ap-group-ap1]q

[AC-wlan-view]ap-group name ap2
[AC-wlan-ap-group-ap2]vap-profile vap2 wlan 1 radio all
Info: This operation may take a few seconds, please wait...done.
[AC-wlan-ap-group-ap2]q

步骤 6 验证配置结果

查看AP的射频信号：display vap ssid 111
查看AP上连接的STA信息：display station ssid 111
测试STA与外网的连通性：ping

WLAN 业务配置会自动下发给 AP，配置完成后，通过执行命令 display vap ssid 查看如下信息，当“Status”项显示为“ON”时，表示 AP 对应的射频上的 VAP 已创建成功。

[AC-wlan-view] display vap ssid 111
[AC-wlan-view] display vap ssid 222

STA 搜索到名为“111”和“222”的无线网络，组网采用 Open-system 认证，用户不需要输入密码。用户关联到无线网络上后，无线 PC 能够被分配相应的 IP 地址。在 AC 上执行 display station ssid ly 命令，可以查看到已经接入到无线网络中的用户。

[AC-wlan-view] display station ssid 111
[AC-wlan-view] display station ssid 222

测试STA1、STA2和外网的连通性。由于路由器未知10.0.0.0和20.0.0.0网段的路由信息，需在R1上配置路由协议。

[Router]ip route-static 10.0.0.0 24 11.0.0.2
[Router]ip route-static 20.0.0.0 24 11.0.0.2
[Router]dislay ip routing-table

STA1-> ping 11.0.0.1
STA2-> ping 11.0.0.1
